产品特性:可定制 | 是否进口:否 | 产地:山东 |
品牌:华矿 | 型号:3T吊耳 | 材质:Q235 钢板割制 |
适用范围:矿用 | 最大载荷:2-20Ton | 规格:标准 |
货号:HK46 |
因原材料价格波动、型号、收货地址不同,具体报价请联系销售人员
销售热线:1 8 6 5 4 7 7 3 5 6 0

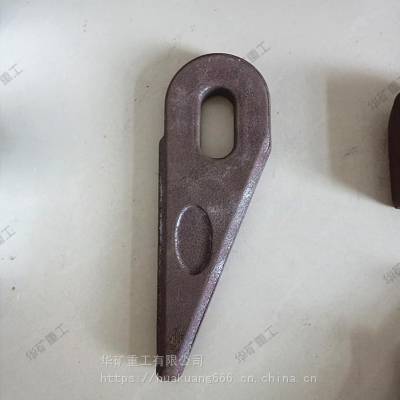

吊耳产品介绍
材质: Q235 钢板割制。
制作要求:板材无缺陷,内孔圆整,孔径宜接近轴径,无割口,无毛刺,外缘平齐,角部过渡圆滑,无割口。
板厚:制做吊耳最小板厚8mm,板厚以实际板厚为准,不应按标称板厚选用,下表板厚尺寸为最小值,轴径以实际卡环轴径为准。
焊接要求:吊耳焊接牢固,焊接处母材强度大于吊耳强度,焊缝高度大于1/2板厚,焊缝无开口,无夹碴,无咬边。
使用要求:吊耳无侧向受力,如有侧向力则需加设加筋板。
吊耳详细参数:
吊耳承重Q | 卡环轴径 D | 孔径d | 板厚δ | 边宽b | 外形尺寸A |
2T | 24 | 30mm | 10mm | >20 mm | 80mm |
3T | 33 | 40mm | 10mm | >30 mm | 120mm |
5T | 39 | 50mm | 10mm | >40 mm | 140mm |
10T | 56 | 70mm | 16mm | >40 mm | 160mm |
20T | 80 | 90mm | 20/24mm | >60 mm | 220mm |
